埼玉県　飯能市　ガードレール撤去及びU形側溝入替工事

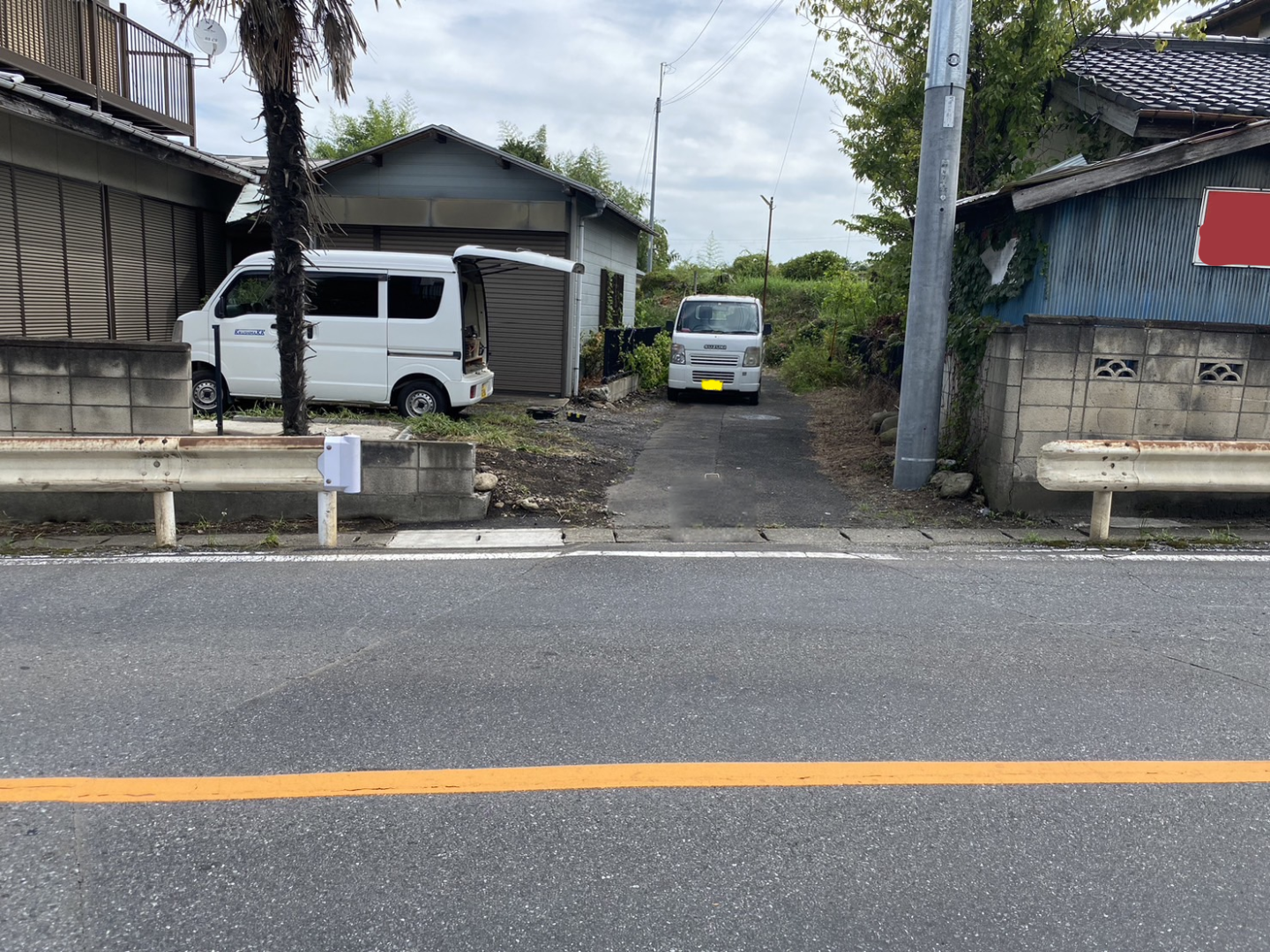

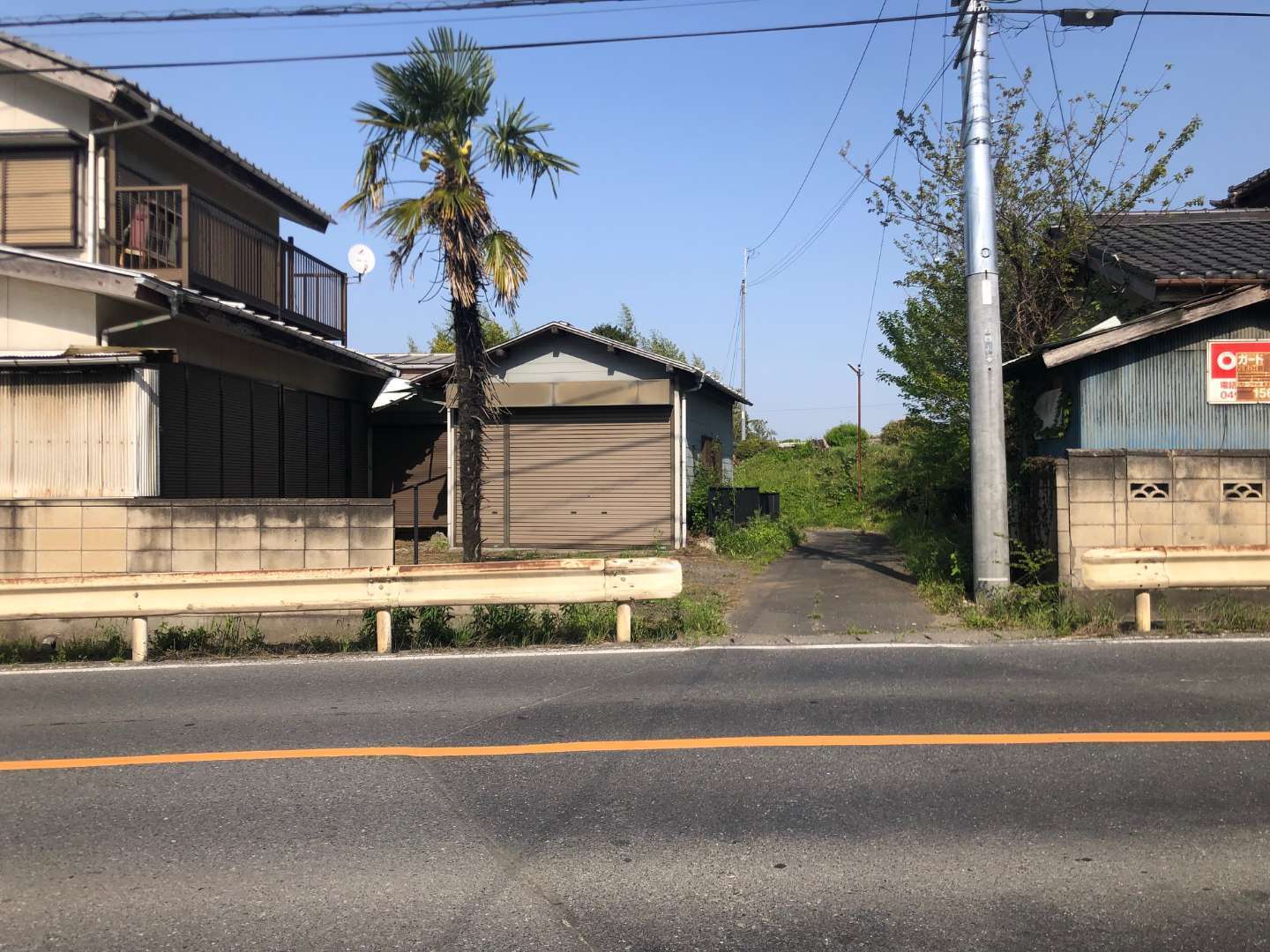

埼玉県の飯能市にて、車両乗入に伴うガードレール撤去工事及び
U形側溝入替工事を行いました。

以下は工事の詳細です。

ガードレール撤去及びU型側溝入替に伴う申請フロー
1.飯能県土整備事務所の管理担当ＨＰから申請書をダウンロード
　→　道路工事施工承認申請書を作成
2.飯能県土整備事務所の管理担当に申請書提出
　※図面(案内図・平面図・横断図・構造図・写真・保安図等) ３部提出
3.約１か月の審査を経て、飯能県土整備事務所で書類受取
4.片側交互通行に伴い、道路使用許可申請書を作成 → 飯能警察署へ提出
5.平日中2日後　申請書の受け取り
6.工事着手
　※着工前、施工中、竣工の施工写真撮影
7.施工終了後、完了届・施工写真を整理　→　飯能県土整備事務所へ提出
8.連絡がなければ工事完了


施工内容

１日目

撤去工
・ガードレール
　ラチェットレンチで支柱から取り外し、
　ディスクグラインダを使用し既定の長さに切断
　支柱はバックホウ0.12㎥を使用しU型側溝撤去後にワイヤーで横に倒す
・既設Ｕ型側溝　
　エンジンカッターとディスクグラインダで施工範囲に切れ目を入れる
　その後、電動ハンマーを使用し取り壊していく
・歩道アスファルト舗装
　既定の所にエンジンカッターで切れ目を入れ、つるはしで取り外す

U型側溝設置工布設工
・不陸整正（RC―40）（角スコップ、タンパ、ランマ使用）
・Ｕ型側溝布設（バックホウ0.12㎥使用）
　何度か吊降しを繰り返して高さを調整する
・目地モルタル（目地コテしよう）
　既設と新設の隙間を、砂とセメントを混ぜたモルタルで埋める
・U型側溝用蓋設置

ガードレール設置工
・アメリカンスコップを使用し既定の深さまで掘る
・ガードレール支柱をセットし、生コンクリートを打設する
※ガードレール端末部が届いていなかったので、
　既設ガードレール端末部を取り付けました。

アスファルト舗装工　※同時に撤去したガードレール支柱箇所も埋戻し
・１層目路床工
50cm　→　30cm　発生材を使用
敷均し転圧　（角スコップ、ハンドタンパーを使用）
・２層目路床工
30cm　→　25cm　発生材を使用
敷均し転圧　（角スコップ、ハンドタンパーを使用）
・１層目路盤工
25cm　→　15cm　砕石RC-40を使用
敷均し転圧　（角スコップ、ハンドタンパーを使用）
・2層目路盤工
15cm　→　5cm　砕石RC-40を使用
敷均し転圧　（角スコップ、ハンドタンパーを使用）

養生して１日目終了

２日目
舗装工
・転圧（ハンドタンパー）
・プライムコート　乳剤散布
・再生密粒　0.5㎥　３ｔダンプ
・敷き均し（レーキ、角スコップ使用）
・転圧（ハンドタンパー　→　プレート）
・シールコート

ガードレール設置工
・端末部設置　（ラチェットレンチ、インパクト使用）


協力会社
Ｕ型側溝材料　　　 豊国コンクリート工業株式会社
砕石RC-40　 　　株式会社竹中道路
ｱｽﾌｧﾙﾄ材料　 　　前田道路株式会社　瑞穂アスコン
ｶﾞｰﾄﾞﾚｰﾙ端末材料 　株式会社エスアイエム
保安誘導員　　　 　グリーン警備保障株式会社
