埼玉県　飯能市　外構工事

埼玉県の飯能市にて新築に伴う外構工事を行いました。
以下は工事の詳細です。

工事詳細
撤去工　既設Ｌ形側溝　6.5m
新設工　➀デザインブロック＠120（4段 約21m）
　　　　②仕切りデザインブロック＠120（2段1.8ｍ）
　　　　③仕切りピンコロ 1丁掛　1.2ｍ
　　　　④レンガブロック　約4.5ｍ
　　　　⑤Ｌ形側溝切り下げ　4.0ｍ
　　　　⑥Ｌ形側溝布設替え　2.5ｍ
　　　　⑦ドライテック　約37㎡
　　　　⑧アースクウォオーツ（玄関前タイル約5㎡）
　　　　

実際の施工内容を記載いたします。


Ｌ形側溝切り下げに伴う申請フロー
1.飯能市役所のＨＰから申請書をダウンロード → 道路工事等施工承認申請書を作成
2.飯能市役所　建設部建設管理課に申請書提出
※図面(案内図・公図・平面図・縦断図・横断図・構造図・写真・保安図等)
　案内図・保安図以外の図面は2部、案内図・保安図は4部提出
3.約２週間の審査を経て、飯能市役所で書類受取
（今回は約4週間ほどかかりました。）
4.道路通行止めに伴い、道路使用許可申請書を作成 → 飯能警察署へ提出
5.平日中2日後　申請書の受け取り
6.L形側溝切り下げ工事着手
※着工前、施工中、竣工の施工写真撮影
7.施工終了後、完了届・施工写真を整理 → 飯能市役所へ提出
8.市役所からの連絡がなければ工事完了

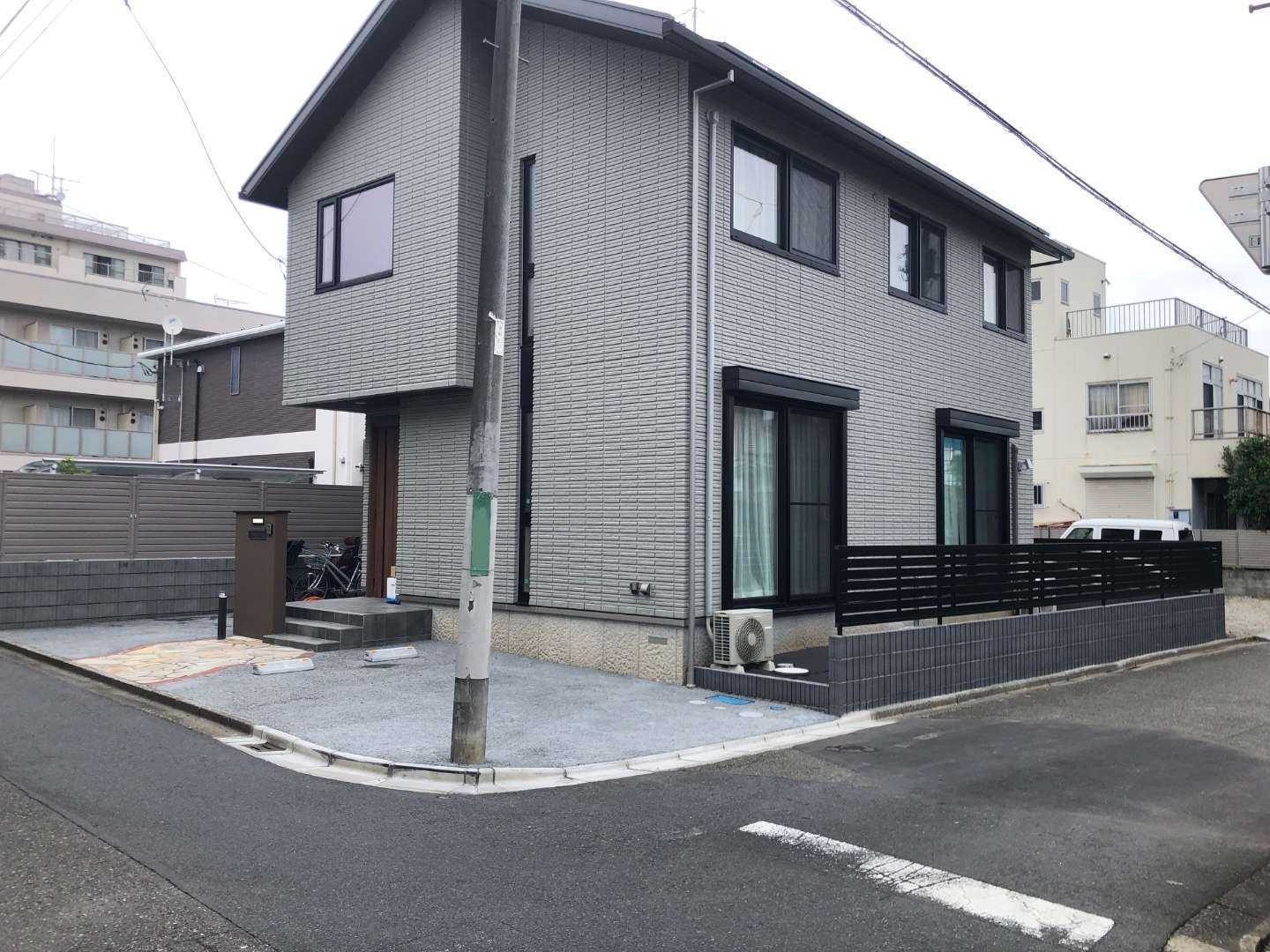

外構全体の施工内容

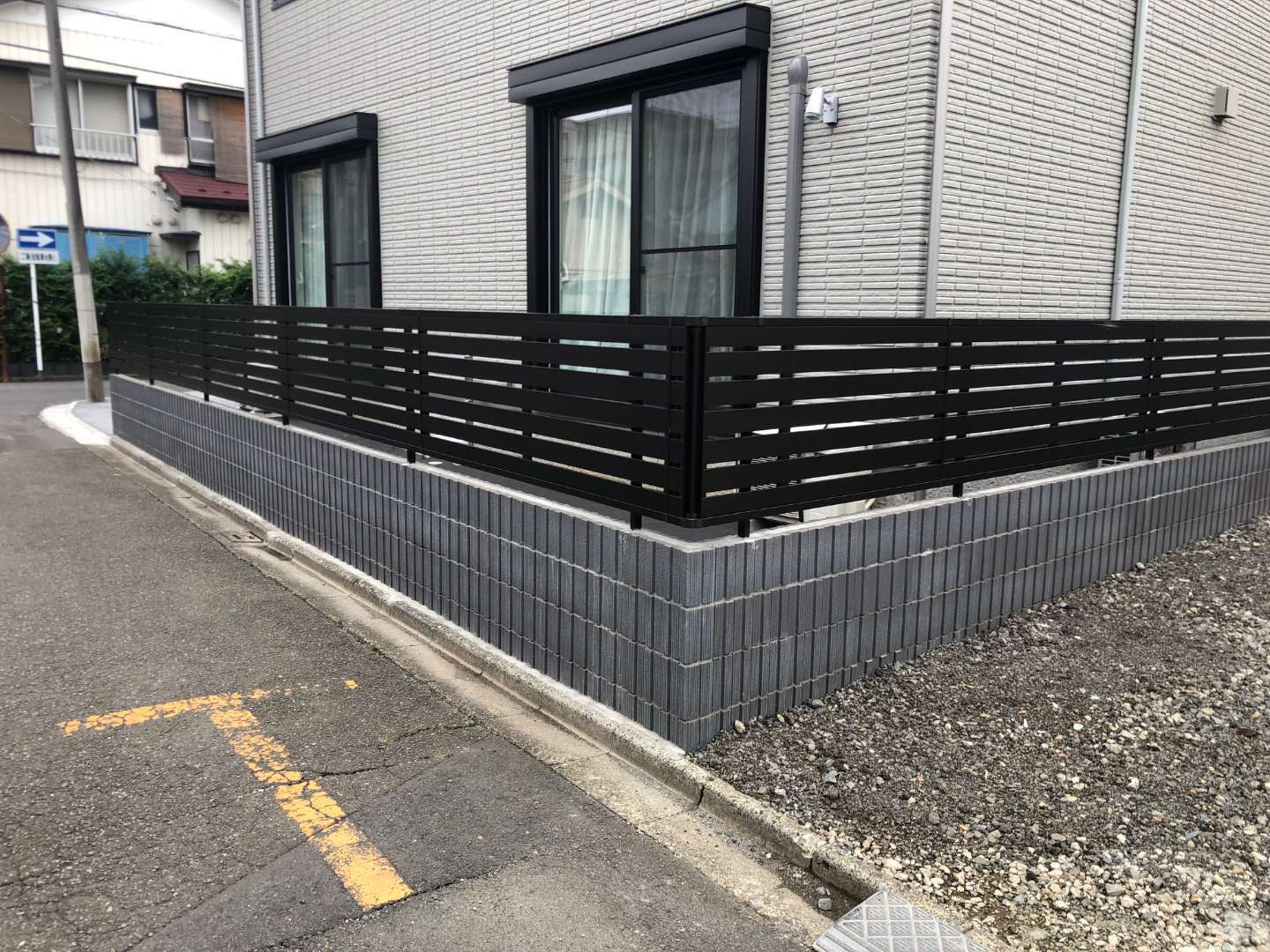

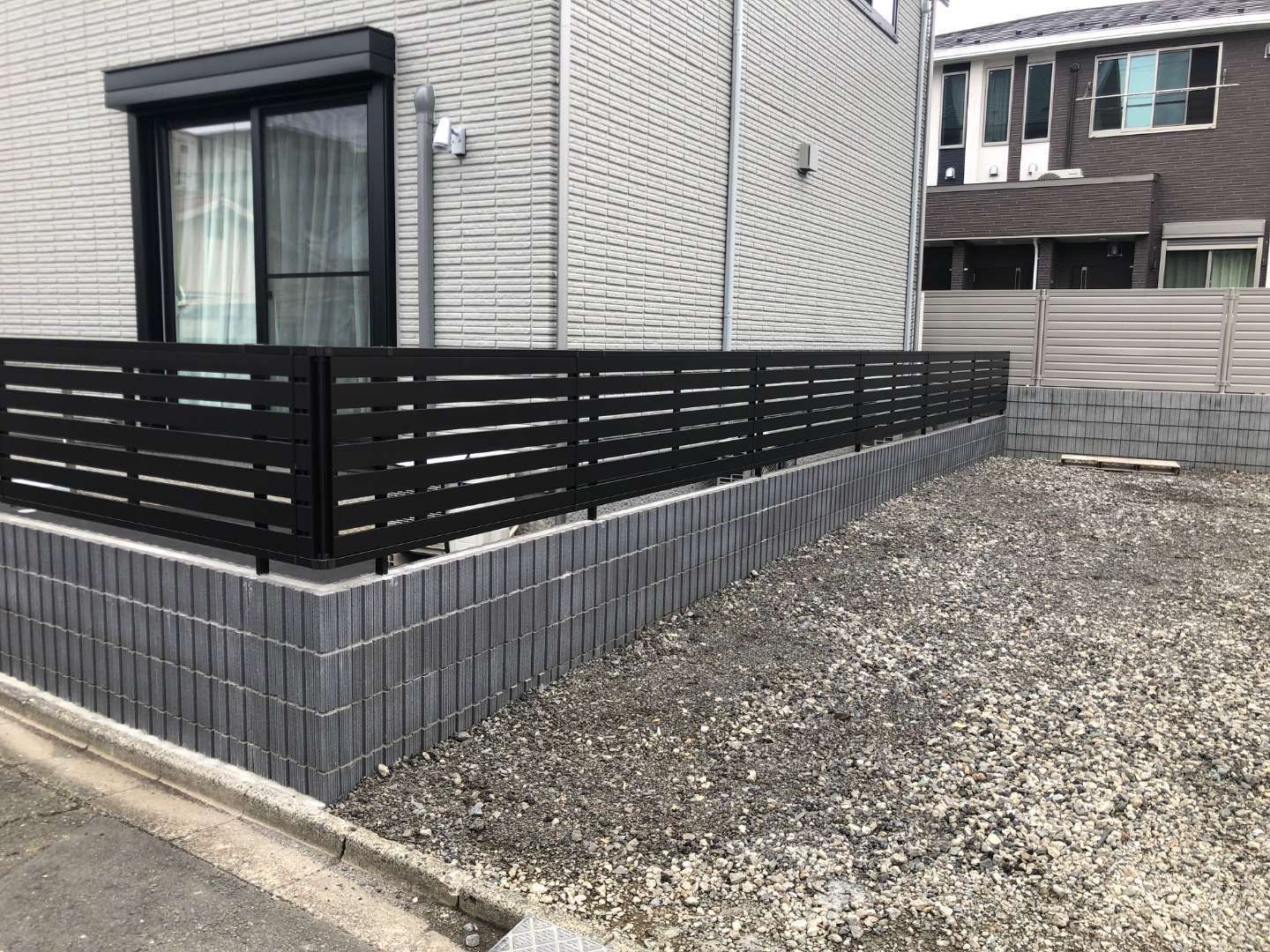

➀デザインブロック＠120　4段 約21m
エスビック株式会社　デザインブロック（バイオメタル・メタリックグレー）
施主様のご希望により、汚れが付きにくく落ちやすい、
こちらのブロックを使用しました。

1.丁張（レベル、トランシット）
※正しい位置と高さを出すための作業
2.掘削（バックホウ0.07㎥）
3.床付け（ランマー）
4.基礎砕石（プレート、ランマー）
5.基礎コンクリート用型枠
6.鉄筋（D10＠400 基礎部分はＬに曲げダブル）
7.生コンクリート打設
8.デザインブロック敷設
9.目地（縦目地がないタイプ）
10.完了
※フェンス及び天端は、施主様が頼まれたフェンス屋さんが施工しました。


②仕切りデザインブロック　2段 1.8ｍ
駐車場とお庭への段差が大きかったので、ピンコロではなく、
デザインブロックで仕切りました。

1.丁張（レベル）
2.掘削（バックホウ0.07㎥）
3.床付け（ランマー）
4.基礎砕石（プレート、ランマー）
5.基礎コンクリート用型枠
6.鉄筋（D10＠400）
7.生コンクリート打設
8.デザインブロック敷設
9.目地モルタル（縦目地はなし）
10.天端仕上げ
11.完了


③仕切りピンコロ 1丁掛（90×90×90）　1.2ｍ
駐車場と家裏への通路段差がなかったので、デザインブロックではなく、
ピンコロで仕切りました。

1.丁張（レベル）
2.掘削（人力）
3.床付け（タンパ）
※配管の関係でランマーの使用ができない。
4.基礎砕石（タンパ）
5.敷モルタル
6.ピンコロ敷設
7.目地モルタル
8.完了


④レンガブロック　約4.5ｍ
玄関から道路境界までタイル（アースクウォーツ）を張るので、
ドライテックとの仕切りとして敷設しました。

1.丁張（レベル）
2.掘削（バックホウ0.07㎥）
3.床付け（ランマー）
4.基礎砕石（プレート、ランマー）
5.基礎コンクリート用型枠
※アールに敷設するため、曲げ合板を使用
6.生コンクリート打設
7.レンガブロック敷設
8.目地モルタル
9.完了

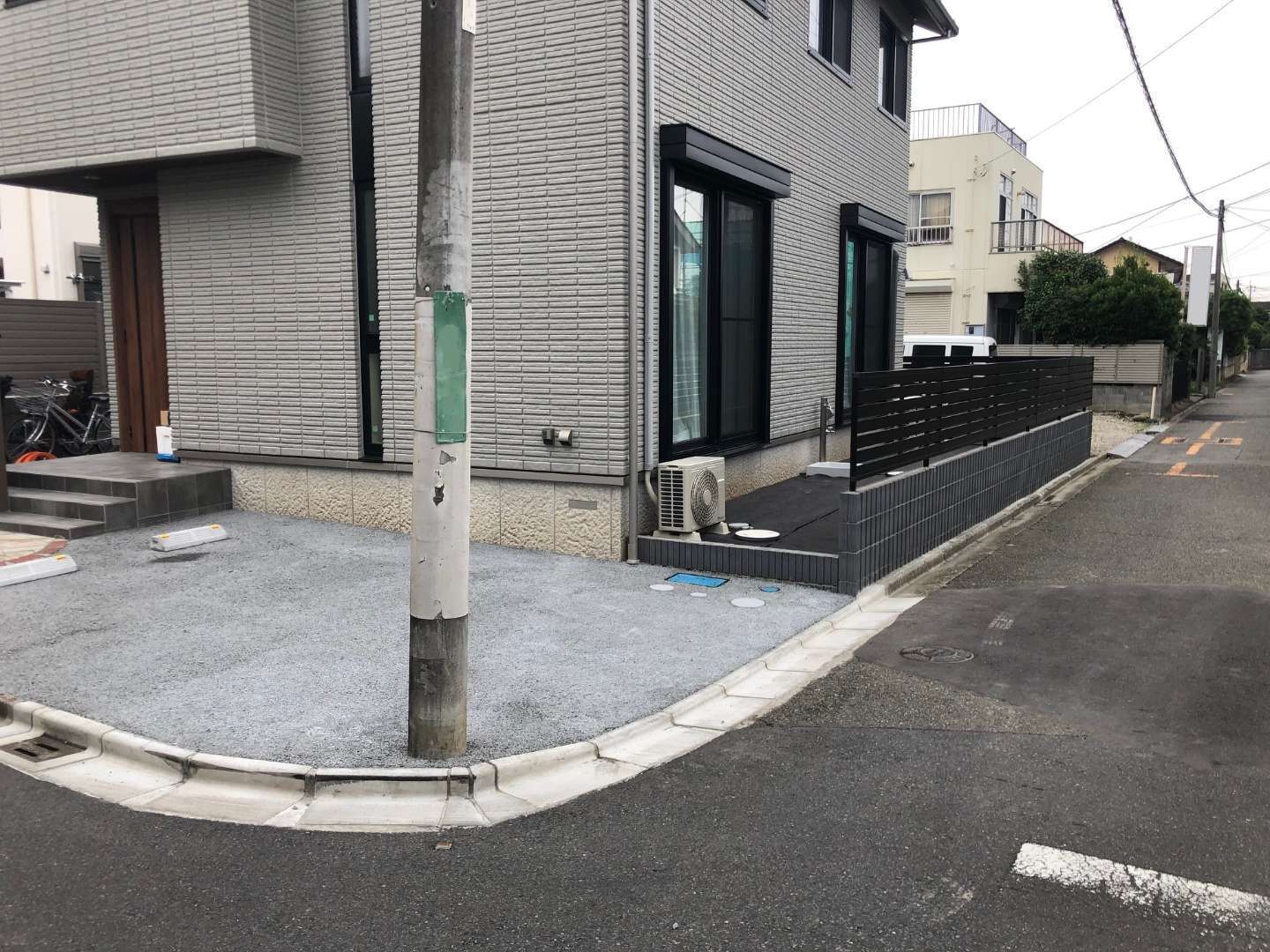

⑤Ｌ形側溝切り下げ　4.0ｍ
⑥Ｌ形側溝布設替え　2.5ｍ
駐車場として使用するため、車の乗り入れがスムーズに行えるように切下げ

1.既設Ｌ形撤去（バックホウ0.07㎥）
2.敷モルタル撤去（電動ハンマー）
3.清掃
4.敷モルタル 1cm
5.Ｌ型側溝敷設
6.目地モルタル
7.完了
※基礎コンクリートは損傷していなかったので、
　壊さずに敷設しました。

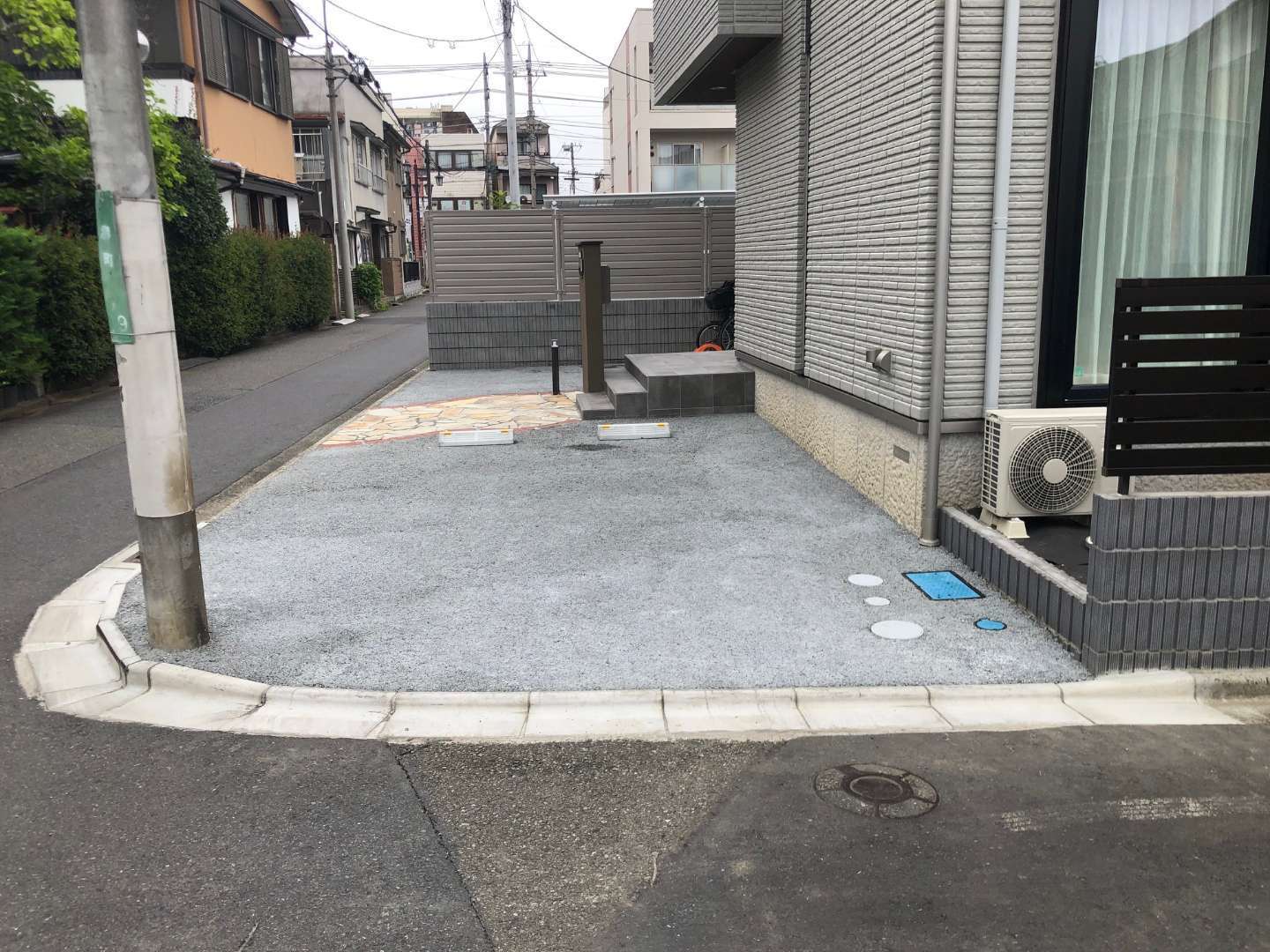

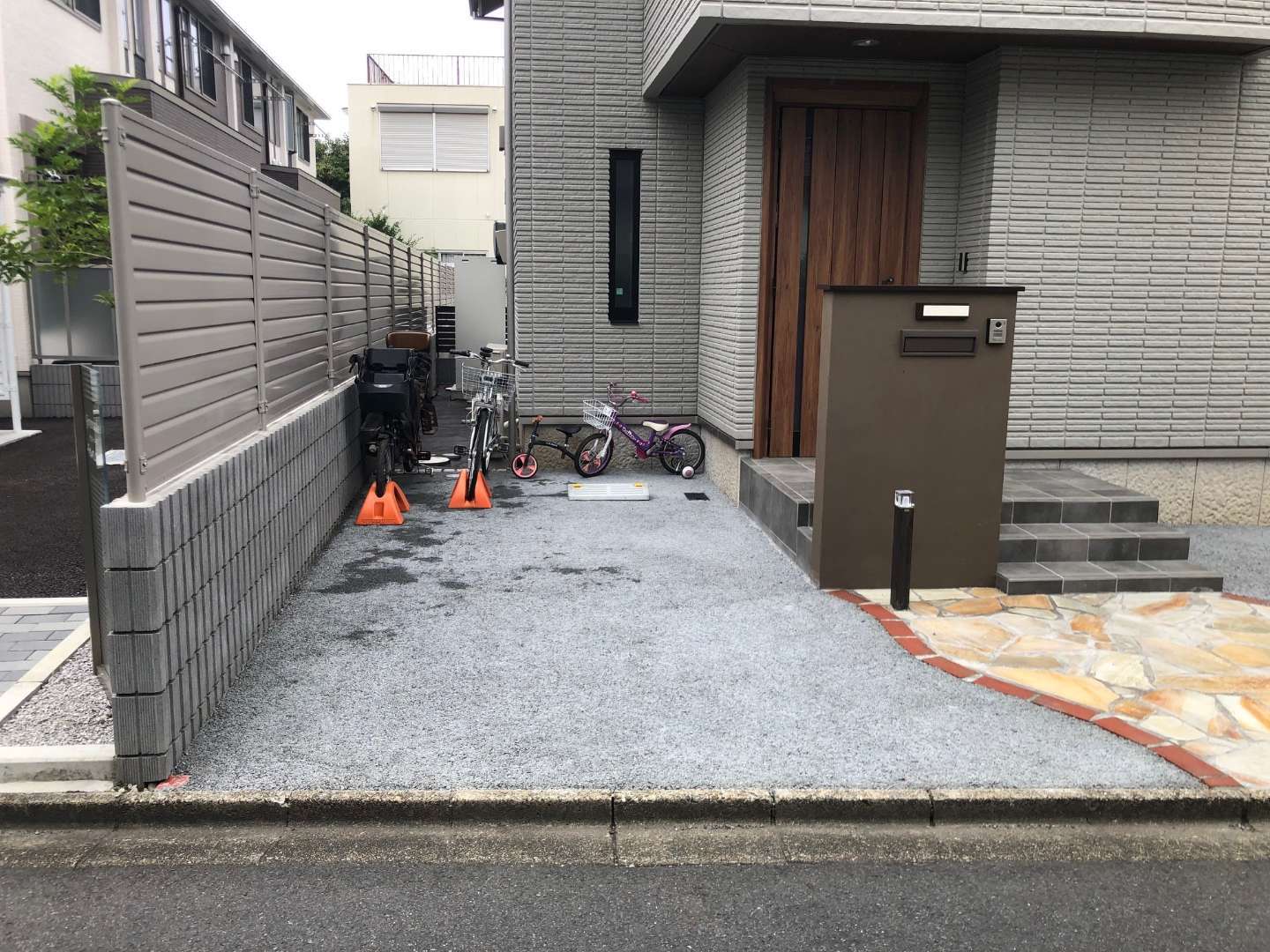

⑦ドライテック　約37㎡
　透水性のコンクリート

1.丁張（レベル）
2.掘削（バックホウ0.07㎥）
3.床付け（ランマー）
4.基礎砕石（プレート、ランマー）
5.ドライテック（レーキ、プレート）
6.完了
※初めての施工でしたので、不備等あるかもしれませんがご了承ください。

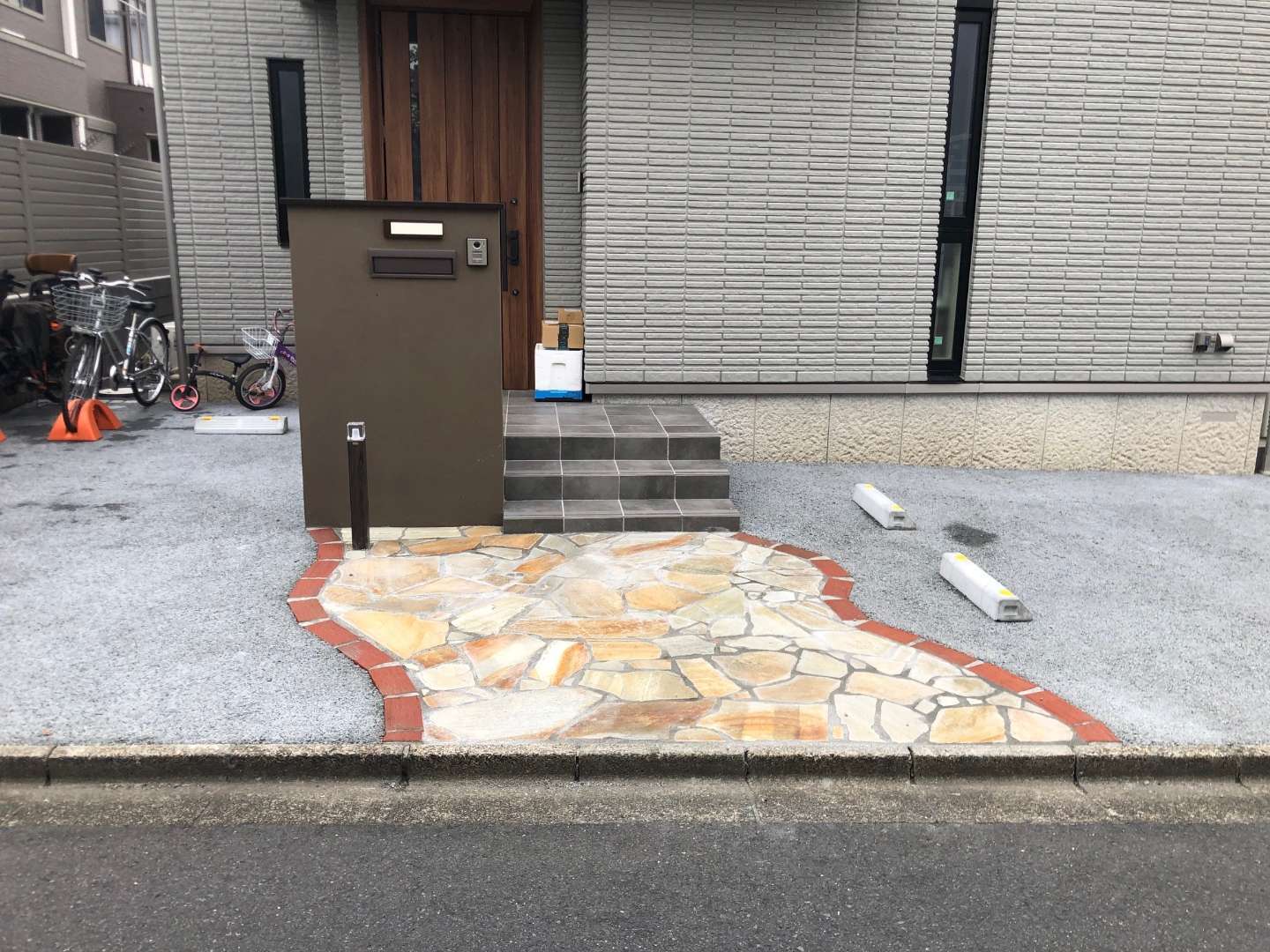

⑧アースクウォーツ（玄関前タイル約5㎡）

1.掘削（バックホウ0.07㎥）
※四方の高さが決まっているため丁張は不要。
2.床付け（ランマー）
3.路盤（プレート、ランマー）
4.下地コンクリート打設（基礎用）
5.アースクウォーツ仮置き
※色幅、厚みにばらつきがあるため、仮並べをしておく。
6.基礎コンに接着剤塗布
7.敷モルタル（約3cm～4cm）
8.セメントペースト
9.アースクウォーツ貼り付け
10.目地詰め仕上げ
11.完了
◇下地コンクリートまで弊社で行い、その後はタイル屋さんが施工しました。

デザインブロック・ピンコロ・レンガ・タイルの材料は、
すべて施主様が自ら発注してくださいました。

協力会社
砕石材料　　　　　　株式会社竹中道路
生コンクリート材料　有限会社渋谷建材
ドライテック材料　　有限会社渋谷建材
タイル施工　　　　　有限会社吉野タイル
